neděle 25. května 2014

AutoCAD 2015 – Dělení modelového prostoru (Model Space Viewports)

Dělení modelového prostoru bylo ve verzi 2015 výrazně vylepšeno. Zatímco v přechozích verzích byly hranice výřezů statické, nyní je lze dynamicky posouvat pomocí myši. Při najetí myší na hranici mezi výřezy lze s hranicemi plynule posouvat.

2015-49

Přidržíme-li při posouvání klávesu Ctrl přidáme do modelového prostoru další výřez.

2015-50

Na krajích hranic výřezů jsou malé pouhým okem téměř neviditelné značky “+”. 2015-51

Tažením za tyto značky lze také přidat další výřez..

2015-52

Tažením za bod na hranici společný více výřezům lze měnit hranice všech těchto výřezů.

2015-53

Přetažením dělící hranice mezi výřezy ke kraji lze pak výřez zrušit.

2015-54

Jan Panoch

neděle 18. května 2014

AutoCAD 2015 – výběr objektů ve výkrese

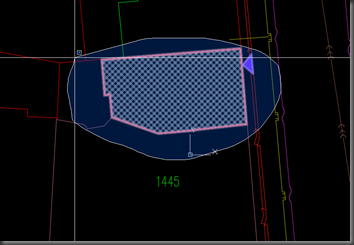

V AutoCADu 2015 přibyla zajímavá možnost výběru - takzvaný Lasso selection, se kterým se můžeme setkat v jiných programech. Klepneme-li do jakéhokoliv prázdného místa na výkresu a podržíme tlačítko myši aktivujeme právě tento výběr. Posouváním myši pak začneme kreslit ohraničení výběru. 2015-33
Přitom záleží, zda první pohyb myší je doprava, doleva, nahoru nebo dolu. Podle toho vybíráme objekty které zcela leží uvnitř výběrové hranice, nebo ty, které ji i jen protínají. Je to tedy podobné, jako při výběru pomocí obdélníku. 2015-34
Tuto možnost lze vypnout v dialogovém panelu Options na kartě Selection 2015-39

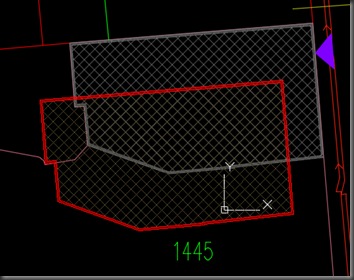

Po výběru objektu a jeho následném posouvání, kopírování, otáčení…se původní objekt zobrazuje šedivě. To se nejviditelněji projeví především při výběru vložených rastrových obrázků. 2015-32
  2015-36
Podstatné změny doznal také dialog Visual Effect Settins. Nyní již nemáme možnost volby, zda se vybrané objekty budou vykreslovat tučně, čárkovaně nebo tučně i čárkovaně. Stejně tak nemůžeme ovlivnit zobrazení vybraných ploch u 3d Objektů Zrušeny byly systémové proměnné PREVIEWEFFECT a PREVIEWFACEEFFECT.
Na obrázku vpravo je Visual Effect Setting dialog z verze 2015…
2015-37
… a na tomto obrázku je ten samý dialog z předchozí verze. 2015-38

Jan Panoch

sobota 26. dubna 2014

AutoCAD Architecture a MEP 2015–spojování materiálů v pohledech a řezech

Spojování materiálů v pohledech a řezech je funkce, která je velmi užitečná, ale v různých verzích ACA a AMEP buď funguje dobře, funguje špatně tak, že při spojování materiálu ve stěnách stěny zcela zmizí nebo nefunguje vůbec. Možná si ještě vzpomenete na verzi 2013, která byla vydána s chybou, kdy se v pohledech a řezech nejen nespojovaly materiály, ale zobrazovaly se i skryté hrany. Celá záležitost byla o to pikantnější, že se jednalo o verzi s novým formátem dwg, takže kdo si v novém ACA něco vymodeloval musel počkat s generováním řezů a pohledů několik týdnů než Autodesk vydal opravu.

Ve verzi 2015 to vypadá, že jsme se v tomto cyklu dostali do místa, kdy spojování materiálů bude fungovat dobře. Spojování materiálů lze nyní globálně vypnout nebo zapnout pomocí systémové proměnné AecEnableSectionCleanup, která nabývá hodnot ON a OFF. Pro spojování je třeba mít pochopitelně u jednotlivých materiálu zapnutou možnost Merge Common Materials na kartě Other v dialogovém panelu Display Properties.

2015-22

Jan Panoch

úterý 22. dubna 2014

AutoCAD, ACA a AMEP 2015 – náhled příkazu

Náhled příkazu není asi správné pojmenování. V nelokalizované verzi je to Command Preview a jde o to, že se výsledek prováděného příkazu ukáže dříve než je proveden. Funguje na příkazy Trim, Extend, Lengthen, Break, MatchProp, Fillet, Chamfer a Offset. Přitom u třech posledně jmenovaných příkazů se náhled jejich výsledku zobrazoval již v předchozí verzi. I zde ovšem došlo ke grafické změně zobrazení.
Na obrázku vpravo jsou čáry před použitím příkazu Extend…
2015-40
… a zde je náhled po najetí myši na jednu z čar. 2015-41
Command Preview příkazu pro zaoblení - Fillet. 2015-42
Comand preview funguje i na AEC objekty a i ve 3D. 2015-43
Náhled příkazu Extend pro stěnu 2015-44

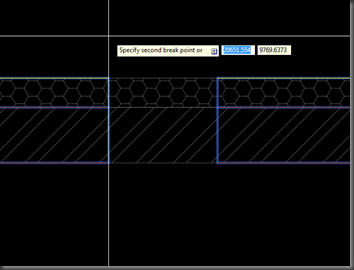

Náhled příkazu Break pro stěnu v půdorysu… 2015-45
a ve 3D 2015-46

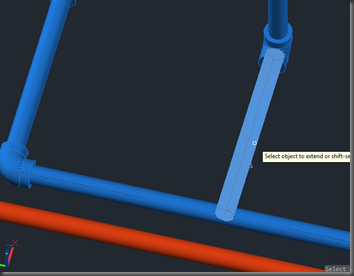

Command Preview při prodlužování potrubí v AutoCADu MEP. 2015-48

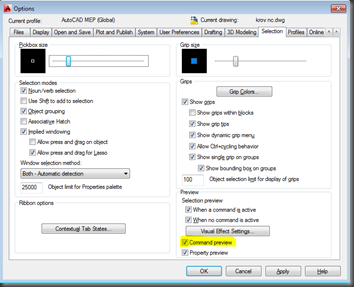

Command Preview lze vypnout v dialogu Options na kartě Selection. 2015-47

Jan Panoch

sobota 12. dubna 2014

AutoCAD Architecture a MEP 2015 – Version Management

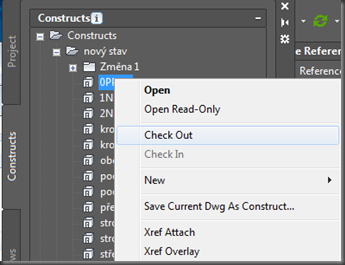

V nové verzi ACA/AMEP 2015 najdeme v  Project Navigatoru u jednotlivých souborů v kontextové nabídce pod pravým tlačítkem myši dvě nové možnosti Check Out a Check In, které bude výhodné využívat u větších projektů, kdy na jednom projektu pracuje více lidí. Zvolíme-li u výkresu možnost Check Out zablokujeme tím jiným uživatelům  možnost editovat výkres. Ostatní mohou takový výkres otevřít jen pro čtení, zatímco uživatel, který volbu Check Out zvolil může jako jediný výkres i editovat a ukládat. 2015-11
U Check Out výkresu se zobrazí zelené zaškrtnutí u toho, kdo volbu zvolil a u ostatních zaškrtnutí červené. Ostatní uživatelé, kteří nemohou výkres editovat pak nejsou obtěžováni upozorněními o tom, že se Check Out výkres změnil a že, mají-li ho načtený do jiného výkresu jako Xref, by si měli tento výkres znovu načíst. To je výhodné především v případech, kdy změny mohou být jen dočasné a ne definitivní. Umožnit ostatním výkres editovat se pak provede volbou Check In opět pod pravým tlačítkem myši. Tato volba je dostupná u souborů typu construct, view i sheet.
2015-12
Ve spodní části Project Navigatoru se po klepnutí na první ikonu zobrazí historie verzí s příslušnými daty, komentáři a informací o tom, kdo změny provedl. 2015-17
S tím úzce souvisí nové nastavení File Check In Options, které najdeme v dialogu Project Properties. Zde nastavíme maximální počet záloh a zda budeme moci k jednotlivým verzím vkládat komentáře. 2015-18
Je-li povoleno vkládání komentářů zobrazí se při volbě Check In dialogové okno, do kterého musíme pro ostatní uživatele popsat provedené změny. 2015-19
Komentář se pak zobrazí v Check-In History. Přitom je nutné upozornit, že v případě povolení komentářů se komentáři nelze vyhnout a popis provedených změn je vyžadován. 2015-20
Protože si tedy nyní ACA/AMEP uchovává více záloh výkresů, můžeme se v závislosti na nastavení počtu uchovávaných záloh vrátit k předchozí verzi nebo z kontextové nabídky v Check-In History zvolit Visual Compare a verze porovnat. 2015-13
Při návratu k jedné z předešlých verzí se zobrazí dialog upozorňující, že aktuální výkres bude přepsán předchozí verzí. 2015-14
Návrat k předchozí verzi se zobrazí v komentářích. 2015-15
U každé verze se zobrazuje náhled na výkres 2015-16

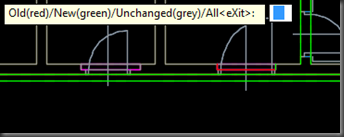

Jak je vidět z předchozích obrázků, po vybrání dvou verzí výkresů (pomocí Ctrl) můžeme tyto verze mezi sebou vizuálně porovnat výběrem možnosti Visual Compare z kontextové nabídky.  Stejně tak můžeme zavolat příkaz VCompare nebo AecVCompare. Příkaz vyzve k výběru výkresu, který se má porovnat s právě otevřeným výkresem. U kurzoru a v příkazové řádce se objeví legenda objasňující co jaké barvy znázorňují. Barvy lze nyní měnit nastavením proměnných
AecVCompareNewColor
AecVCompareOldColor
AecVCompareUnchangedColor
Zadat můžeme čísla od 0 do 255 nebo True Color ve stejném formátu v jakém se objevuje v dialogu Color tedy třímístná čísla oddělená čárkou.
Dalšími systémovými proměnnými můžeme ovlivnit,zda se bude detekovat změna textu
AecVCompareIgnoreText
a šraf
AecVCompareIgnoreHatch
2015-21

Jan Panoch

neděle 6. dubna 2014

AutoCAD Architecture 2015 - vyhledávání stylů v paletě Properties

V paletě Properties přibyl ve verzi 2015 obrázek stylu právě kresleného AEC objektu s možností vyhledat další styly nejen v právě otevřeném výkresu, ale i ve výkresech, které si zvolíme. 2015-01
Po klepnutí na obrázek se stylem se zobrazí okno Select Style, ve kterém můžeme vybrat jiný styl (v případě na obrázku styl zdi).  2015-02
Klepneme-li na tlačítko Browse, objeví se tabulka se seznamem výkresů, ze kterých se budou styly do dialogu Select Style načítat. Nemusí se jednat pouze o výkres na lokálním disku, ale může se použít cesta k dwg souborům na serveru nebo na Autodesk 360. 2015-03

Vyhledávání stylů funguje pro zdi, dveře, okna, sestavy dveří a oken, obvodové pláště, konstrukční prvky, stropy, střešní desky, schodiště, zábradlí a prostory.

2015-06

Defaultní umístění výkresů stylů lze definovat v Options na kartě AEC Content.

2015-05

Jan Panoch

čtvrtek 27. března 2014

AutoCAD 2015 – změny v uživatelském rozhraní

Ve verzi AutoCADu 2015 a produktech na něm založených došlo k několika výraznějším změnám v uživatelském rozhraní. Zjistíme to ihned po startu programu, kde na nás nebude již čekat Drawing 1 ale záložka New Tab. Tato záložka je rozdělena na tři části. V Get Started můžeme otevřít nový nebo existující výkres přičemž u nového výkresu si můžeme vybrat prototyp. Dále je zde možné otevřít Sheet Set nebo Projekt. Ve střední části se objevují naposled otevřené výkresy a vpravo upozornění např. o hardwarové akceleraci a podobně. Klepnutím na šipku při levé straně záložky (která na obrázku není vidět) se přesuneme do sekce Learn. Zde je možné shlédnout ukázková videa, dozvědět se něco o nových funkcích, přečíst si typy pro daný software a získat přístup k dalším výukovým materiálům.

2015-23

Autodesk se touto záložkou vrací o nějakých 14 let zpět, kdy se (pokud si dobře vzpomínám) v Architecture Desktopu 2.0i objevoval po spuštění takzvaný Today Dialog, který měl podobné funkce, ovšem nevypadal tak pěkně.

Další změna, které si ihned povšimneme je nový implicitní “skin” programu. Ribbon menu i palety mají nyní černé pozadí.

2015-24

Chceme-li se vrátit zpět ke světlému schématu, můžeme tak učinit v dialogovém panelu Options na kartě Display výběrem Light v řádce Color Scheme.

2015-25

Není to ovšem úplně to stejné světlé schéma, na které jsme zvyklí z předchozích verzí, ale řekl bych, že je ještě o trochu světlejší.

2015-26

Při testování verze 2015 se na tmavé schéma sneslo spoustu kritiky. Osobně tuto kritiku nesdílím. Tmavé schéma se mi naopak zdá příjemnější a zvyknul jsem si na něj velice rychle.

Horší už je to s novým Status barem, kde jsme se dočkali už několikáté změny ikon. I na změnu ikon si lze jistě po nějakém čase zvyknout, problematickou ale vidím jinou jeho novou funkci. V předchozích verzích se na levé straně status baru zobrazovaly ikony dostupné ať jsme byli ve výkresovém nebo modelovém prostoru a při jakémkoliv výběru. V nové verzi se všechny ikony zarovnávají vpravo a ikony, které nemají pro danou situaci význam se nezobrazují vůbec ovšem při stálém zarovnávání ikon vpravo. Výsledkem je to, že ikona, pomocí které chceme zapnout nebo vypnout nějakou funkci, po status baru neustále cestuje. Na ikonu tedy nelze klepnout po paměti, jak by to bylo běžné po delším používání, ale je třeba ji neustále hledat. Na následujících obrázcích je několik snímků status baru v různých situacích.

2015-27

2015-31

2015-28

Měřítka ve status baru se nyní kromě formátu “1:X” zobrazují také v procentech. 2015-07
Ribbon menu nově zobrazuje galerie stylů tam, ke to dává smysl. Je to například v případě vkládání bloků, výběru stylu textu, kóty, multileaderu, tabulky nebo formátu buňky 2015-29
Zatímco u výběru bloku pro vložení je zobrazení jeho náhledu užitečné, při výběry například stylu kóty se mi zdá, že výběr spíše znepřehledňuje. 2015-08

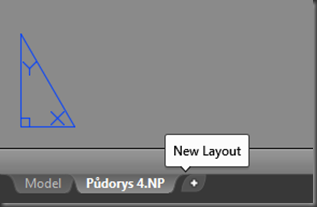

Stejně jako jsme si zvykli otevírat nový výkres klepnutím na “+” u záložek výkresů, můžeme nyní stejným způsobem přidávat do výkresu nové layouty. Klepnutí na “+” u záložek výkresů ovšem nyní neotevře nový výkres ale  záložku New Tab. 2015-30

Jan Panoch
