Nastavení zobrazení s čárkovanými skrytými hranami

V AutoCADu nemusíme používat jen přednastavená zobrazení, která jsou dostupná v menu. Pomocí Visual Styles Manageru můžeme vytvořit i zobrazení vlastní. V tomto příspěvku si ukážeme, jak vytvořit zobrazení modelu se skrytými  hranami. Visual Style Manager zobrazíme klepnutím na šipku v pravém dolním rohu panelu Visual Styles na kartě View.
Klepneme na ikonu Create New Visual Style …
a v dalším dialogu zadáme jméno stylu, případně popis.
V nastavení stylu zvolíme v poli Face Settings / Fase style ………. None Occluded Edges / Show………. Yes Occluded Edges / Color………. barvu, kterou chceme zobrazovat skryté hrany Occluded Edges / Linetype ………. Dashed Případně můžeme ještě v Edge Settings / Color upravit barvu, jakou se budou zobrazovat hrany viditelné.
Poklepeme-li pak na ikonu právě vytvořeného stylu, začnou se entity zobrazovat podle předchozího nastavení. Zobrazují se tak jak entity čistého AutoCADu, tak AEC prvky AutoCADu Architecture a MEP.

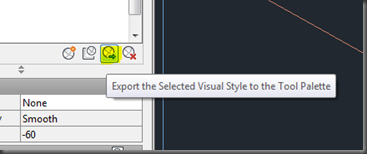

Pomocí jedné z ikon ve Visual Styles Manageru můžeme vytvořený styl přenést do palety nástrojů. Stejného výsledku dosáhneme i přetažením stylu myší z Visual Styles Manageru do palety nástrojů.
Nástroj v paletě pak můžeme dále upravovat.

Jan Panoch

AutoCAD 2014–spojování hladin

Ve správci hladin AutoCADu 2014 přibyla možnost spojování hladin. Příkaz funguje následovně. Ve správci hladin vybereme hladiny, které chceme spojit s jinou hladinou. V menu pod pravým tlačítkem myši vybereme možnost Merge selected layer(s) to…
V dialogovém okně se poté zobrazí seznam hladin výkresu mimo hladiny vybrané v předchozím kroku. Zde vybereme hladinu, se kterou hladiny vybrané v přechozím kroku spojíme.
Objekty, které byly v hladinách vybraných v prvním kroku se přenesou do hladiny vybrané ve druhém kroku. Seznam hladin se automaticky vyčistí a hladiny vybrané v prvním kroku se z výkresu vymažou. Možnost Merge selected layer(s) to… je dostupná pouze při systémové proměnné LAYERDLGMODE nastavené na hodnotu 1.

Jan Panoch

AutoCAD 2014 – změny v práci s externími referencemi

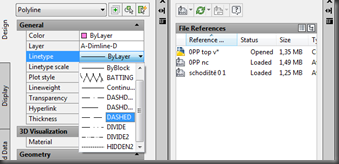

Ve verzi AutoCADu 2014 a produktech na něm postavených došlo k několika příjemným změnám souvisejícími s prací s externími referencemi. V paletě Properties, při výběru entity se v polích pro změnu barvy a typu čáry již neobjevují hladiny a typy čar z externích referencí, které tak jak tak nešly použít. Seznam se tak zpřehledňuje.
Snadněji lze nyní měnit typ reference z Attach na Overlay buď dvojklikem na řádku ve sloupci Type pro jednotlivé reference nebo hromadně vybráním referencí a výběrem možnosti Xref Type v kontextovém menu.
Nově byla do horní lišty palety externích referencí přidána možnost měnit typ cesty k externí referenci na relativní nebo absolutní. Možnost Remove Path odstraní celou cestu a ponechá pouze název souboru.

Jan Panoch

AutoCAD 2014 – plug-in a ochrana před viry

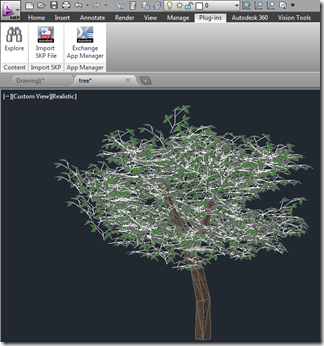

S AutoCADem 2014 dostáváme i několik plug-inů. Mezi ty nejzajímavější patří podle mě aplikace na importování skp souborů (Google SketchUp) do AutoCADu. Funkci lze spustit příkazem importskp Ikona Connect to Exchange umožňuje navíc snadný přístup k dalším aplikacím.
Na dalších obrázcích je mezonetový byt modelovaný v AutoCADu Architecture a zařízený “SKP” nábytkem. Obrázky nejsou rendrované a byly vytvořeny v Autodesk Showcase.
Dialog Autodesk Exchange App Manager slouží ke správě načtených plug-inů včetně provádění updatů.
AutoCAD 2014 zavádí ochranu před nechtěným načítáním škodlivých VBA, LSP, VLX, ARX a dalších souborů. V nastavení Optinos na kartě Files přibyla položka Trusted Location. Sem lze zadat cestu k bezpečným souborům. K tomu se váží i dvě nové systémové proměnné TRUSTEDPATHS a TRUSTEDDOMAINS.
Na kartě System pak nalezneme nové tlačítko Executable File Settings. Executble files se míní soubory ARX, DBX, HDI, LSP, FAS, VLX, MNL, DVB, DLL a další. Zde lze nastavit, zda externí funkce budou načítány jen z umístění, které je zadáno na kartě Files v Trusted Locations nebo odkudkoliv a zda se bude zobrazovat upozornění v případě načítání funkce umístěné mimo Trusted Location. Nastavení v dialogu lze ovládat také systémovou proměnnou SECURELOAD. Spodní část dialogu pak řídí proměnná ACADLSPASDOC

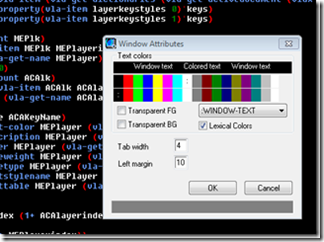

Závěrem připomeňme ještě jednu drobnou opravu, která souvisí s psaním funkcí v Auto nebo Visual LISPu: V editoru VsualLispu bylo opraveno nastavování barev textů a pozadí pro 64-bitové verze. V předchozích 64-bitových verzích nebylo možno provádět nastavení jinak než ručním editováním souboru VLIDE.DSK a to právě z důvodu nefunkčnosti tohoto dialogu.

Jan Panoch

AutoCAD Architecture a MEP 2014 - automatické připojování sad vlastností a zálohování dat projektu

AutoCAD Architecture a MEP 2014 umožňuje ve verzi 2014 automatické připojování sad vlastností k objektům. To znamená, že i když vložíte do výkresu třeba okna nebo dveře, které k sobě nemají připojenou sadu vlastností, tak se sada vlastností k objektu připojí ve chvíli, kdy generujete tabulku dveří nebo oken. Toto připojování funguje i přes externí reference. Sada vlastností se připojí k objektu i ve chvíli, kdy vkládáte objekt do výkresu a výkres obsahuje takovou sadu vlastností, která k němu může být připojena (vyhovuje nastavení karet Applies To, a Classification). Zda se mají sady vlastností k objektům připojovat automaticky či ne lze ovlivnit v dialogu Options na kartě AEC Object Settings nebo pomocí systémové proměnné AECPSDAUTOATTACH Hodnota proměnné se ukládá do výkresu a může tedy být v každém výkresu jiná. Při nastavení na hodnotu 1 by se tedy již neměly v tabulkách výkazů objevovat otazníky u objektů s nepřipojenými sadami vlastností.

Nově se v hlavní složce projektu vytváří záloha apj souboru, ve kterém jsou uloženy informace o projektu. Soubor zálohy má stejný název jako soubor i informacemi o projektu, ale koncovku ap$. Přejmenováním koncovky na apj lze informace o projektu obnovit. Je to tedy podobné jako záloha souboru s informacemi o výkresech dst a ds$. Záloha apj souboru se vytvoří při každém úspěšném otevření projektu pokud AutoCAD zjistí rozdíl mezi apj a stávajícím ap$ souborem.
