AutoCAD MEP – Cut Length - délky trubek

V jednom z předchozích příspěvků o AutoCADu MEP jsme vynechali nastavení Cut Length v paletě Properties při kreslení kanalizačních trubek. Tehdy jsem slíbil, že se k tomuto tématu vrátím a činím tak po více jak roce .

Jednoduše řečeno – hodnota Cut Length určuje, po jaké vzdálenosti se na rovném úseku potrubí vykreslí hrdlo (v případě vodovodního PPR potrubí nátrubek). Ve Specify Cut Length tedy nejprve zadáme, zda se tímto budeme zabývat a v Cut Length pak vzdálenost po které se trubky budou dělit a vkládat mezi ně hrdla / nátrubky.



Ovšem co je to hrdlo pro AMEP? AMEP neobsahuje entitu typu trubka s hrdlem, ale jen rovné trubky se stejným průřezem po celé délce a tvarovky. To, že se mezi trubky a tvarovky mají vkládat hrdla je zadáno v Routing Preference v položce Joints. O Routing Preferences pojednává o něco podrobněji jeden z předchozích příspěvků. V Routing Preference je tedy nastaveno pravidlo, které říká, že při spojení trubky s tvarovkou nebo dvou trubek (případ zadání nenulové Cut Length) se do tohoto spoje vloží hrdlo. Hrdlo je tedy z pohledu AMEP samostatná tvarovka a trubka s hrdlem na následujícím obrázku dole se ve skutečnosti skládá z rovné trubky a hrdla.

To ale odporuje realitě a asi Vás napadne, že to bude problém při vypisovaní délek potrubí. Mohu Vás uklidnit, problém to překvapivě není a pokud si pomocí příkazu Move (posun) trubku a hrdlo nerozeberete, jak jsem to udělal já, tak vůbec nepoznáte, že hrdlovou troubu AMEP skládá ze dvou částí.







Dobře je to vidět na dvou následujících obrázcích.  K trubkám jsem připojil sadu vlastností (Property Set Definitions) která obsahuje mimo jiné i automaticky odečítanou vlastnost Cut Length. Zatímco u trubky bez hrdla vypíše délku 938 mm u trubky s hrdlem (všimněte si, že je vybrána pouze trubka a ne hrdlo) je to 1020 mm.



Katalog trubek a tvarovek si můžete stáhnout zde nebo ze stránky download. Po jeho instalaci, která je popsána zde nezapomeňte ještě provést regeneraci katalogu výběrem Regenerate Catalog a následně vybrat All.



Převod vektorových PDF katastrálních map do DWG s roztříděním entit do hladin

Od verze 2017 umožňuje AutoCAD a produkty, které jsou na něm založené, převádět do DWG vektorové PDF soubory. Osobně nejvíce tuto funkci používám při konverzi souborů snímků katastrální mapy z cuzk.cz, která je již na většině území České republiky digitalizovaná. Oproti dřívější rastrové podobě katastrální mapy v mapě již nejsou slučky, ale čáry jsou pomocí tloušťky rozděleny na katastrální hranice a zbytek, čemuž dle doporučení geodetů říkám vnitřní kresba. Při konverzi PDF souborů do DWG se převedené entity vloží všechny do jedné hladiny - katastrální hranice i vnitřní kresba. Přesto je vhodné pro další práci s entitami vloženými z katastru nemovitostí mít tyto dva typy čar oddělené a rozdělené do dvou samostatných hladin. Z tohoto důvodu jsem napsal malý program v ve VisualLISPu, který nejprve založí hladiny pro katastrální hranice a vnitřní kresbu a podle tloušťky čáry přenese jednotlivé entity do jedné nebo druhé hladiny. Entitám pak nastaví vlastnosti barvy, a typu čáry na BYLAYER (v češtině myslím DLEHLAD).

Princip funkce je založený na tom, že hranice z katastru nemovitostí jsou rozděleny tloušťkou čáry. Zjistil jsem však, že ne všchny stejně. Hranice mezi katastrální hranicií a vnitřní kresbou prochází někde kolem tloušťky 0.15 a podle této hodnoty také funkce dělí entity do hladin.

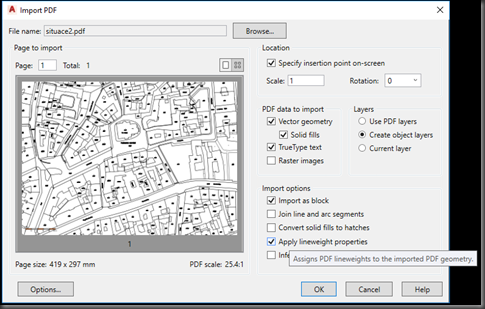

Při převodu PDF souborů je pouze třeba mít zaškrtnuto pole, že se mají entity převádět s tloušťkou čáry. V nelokalizované verzi Apply lineweight properties

Po vložení je třeba ještě kresbu rozložit byl-li PDF soubor vložen jako blok. Funkce se spouští příkazem katastrtodwg a po jejím zavolání se všechny entity ve výkresů převedou do výše zmíněných dvou hladin v závislosti na parametru tloušťky čáry. Funkci je tedy dobré spouštět ve výkresu, kde nejsou žádné další entity, protože funkce by byla aplikována i na tyto objekty a zařadila by je do jedné ze dvou nově založených hladin.

PDF soubor po vložení…



…a po prohnání funkcí katastrtodwg

Funkce je umístěna v souboru katastrtodwg.lsp a můžete si ji stáhnout ze stránky download z okna LISPy.

Funkce je ve zdrojovém kódu a lze ji dále editovat například v případě potřeby změny hranice tloušťky čáry, podle které se mají entity dělit do hladin.

Načtení lsp souboru s funkcí do aktuálního výkresu AutoCADu lze provést v zásadě dvěma způsoby. Ten nejjednodušší je, že přetáhneme z okna správce souborů (třeba z Průzkumníka) ikonu lsp souboru do okna AutoCADu a funkci spustíme.
Druhý způsob je využití příkazu _appload. V dialogovém okně vybereme požadovaný soubor z funkcí a máme-li zaškrtnuto tlačítko Add to History vloží se odkaz na tento soubor do okna Histroy list, takže příště již nebudeme muset soubor vyhledávat. Budeme-li chtít funkci spouštět často, vyplatí se přidat ji do Startup Suit. Do tohoto dialogového okna se dostaneme klepnutím na tlačítko Contents. Pomocí tlačítka Add přidáme soubor s funkcí. Funkce v souborech, které se zobrazují ve Startup Suit se načítají při každém spuštění AutoCAdu a při otevření každého výkresu, takže je není třeba zvlášť načítat stačí je spustit stejně jako jakýkoliv jiný příkaz.
