Sady vlastností kanalizačních tvarovek (Property Set Definitions)

K tvarovkám a trubkám se s vložením do výkresu automaticky připojují sady vlastností (Property Set Definition - dále budu používat zkratku PSD) názvů jako PipeFittingElbowStyles, PipeFittingLateralStyles, PipeFittingTransitionStyles a podobně. Když se na ně podíváme podrobně ve Style Manageru zjistíme, že na vlastnostech je zámek a nedají se editovat.

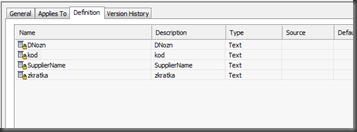

Sada vlastností PipeFittingTransitionStyles

Tyto vlastnosti pocházejí přímo z katalogu a kromě vlastnosti SupplierName, která se nedá potlačit se jejich zobrazení řídí tím, co je v katalogu nadefinované.

V katalogu jsem tedy definoval tyto vlastnosti

DNozn - značení profilu (viz jeden z předchozích příspěvků)

kod - kód výrobku podle katalogu výrobce

zkratka - což je například u kanalizačních trub HT HTB u kolena, HTEM u trubky, HTR u redukce

Koleno

Redukce

Odbočka

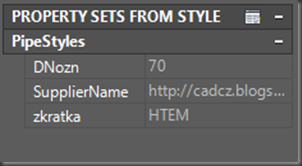

Trubka

Tyto vlastnosti použijeme v PSD aplikované na objekty jednotlivých tvarovek a trubek.

Zatímco PSD aplikovaných na styl a vkládaných z katalogu je několik podle typu tvarovky, PSD aplikovaný na objekt je vzhledem k dalšímu vypisování a popisování vhodné mít jen jeden. Jak ovšem docílit nastavení takové vlastnosti, kterou budeme moci později vypisovat u jednotlivých tvarovek a bude vypadat třeba následovně: HTB 45°DN 125 (u kolena) nebo HTR DN 100/50 u redukce? Jak je vidět u některých tvarovek potřebujeme vypsat úhel u jiných ne, u redukcí a odboček budou dvě hodnoty DN, u kolem jen jedno … a to vše potřebujeme "nacpat" do jedné vlastnosti, kterou budeme později vypisovat v popisce nebo ve sloupci tabulky.

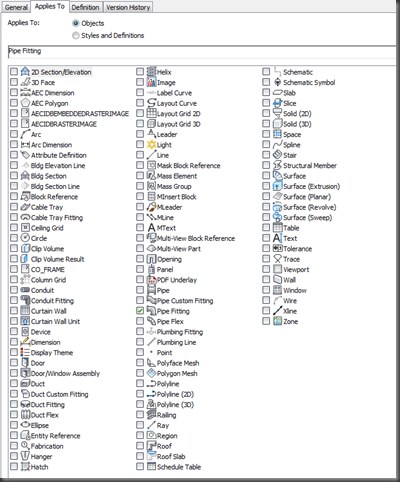

Ve Style manageru v Documentation object si založíme novou PSD, která se bude aplikovat na objekty typu Pipe Fittings

Do nově vytvořené PSD si vložíme několik automatických vlastností. Já jsem použil tyto:

NominalConnectionDiameter je skutečný - tedy ne vypisovaný průměr trubky

PartSizeName je název tvarovky včetně zkratky a průměru

PartType je vlastnost, ze které odečteme o jaký typ tvarovky se jedná (koleno, odbočka, redukce), a ketou budeme používat v dalších vlastnostech se vzorci jako filtr.

PathAngle je úhel kolen a odboček, u redukcí a ostatních přímých tvarovek nabývá hodnoty NA (not available)

Dále přidáme Tři vlastnosti se vzorci:

Automatická vlastnost Kod nám sesbírá kódy různých typů tvarovek do jedné vlastnosti pomocí procedury Select Case. Jak bylo zmíněno výše, má každá tvarovka podle svého typu svůj vlastní PSD. Vlastnost Kod tedy vypadá následovně:

Select Case "[PartType]"

Case "Lateral" RESULT = "[PipeFittingLateralStyles:kod]"

Case "Elbow" RESULT = "[PipeFittingElbowStyles:kod]"

Case "Tee" RESULT = "[PipeFittingTeeStyles:kod]"

Case "Transition" RESULT = "[PipeFittingTransitionStyles:kod]"

Case Else RESULT = "-"

End Select

Podobně vlastnost zkratka sesbírá označení tvarovek:

Select Case "[PartType]"

Case "Lateral" RESULT = "[PipeFittingLateralStyles:zkratka]"

Case "Elbow" RESULT = "[PipeFittingElbowStyles:zkratka]"

Case "Tee" RESULT = "[PipeFittingTeeStyles:zkratka]"

Case "Transition" RESULT = "[PipeFittingTransitionStyles:zkratka]"

Case Else RESULT = ""

End Select

Upozorňuji, že vzorce výše uvedené nelze vzít do schránky a do okna pro vzorec je zkopírovat. Názvy a vlastnosti PSD je nutno vložit přes okno Insert Property Definitions, jinak se požadované vlastnosti nebudou do vzorce načítat. To, že je vlastnost do vzorce vložena správně poznáte podle zašedlého pozadí.

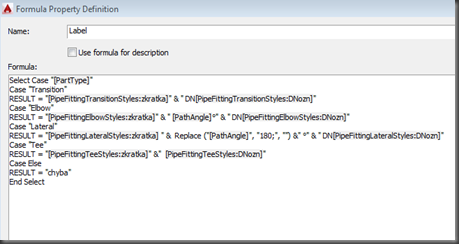

Nejkomplikovanější vzorec bude ve vlastnosti, kterou jsem si nazval Label. Tato vlastnost se bude vypisovat do popisek u jednotlivých tvarovek a v mém podání vypadá následovně:

Select Case "[PartType]"

Case "Transition"

RESULT = "[PipeFittingTransitionStyles:zkratka]" & " DN[PipeFittingTransitionStyles:DNozn]"

Case "Elbow"

RESULT = "[PipeFittingElbowStyles:zkratka]" & " [PathAngle]°" & " DN[PipeFittingElbowStyles:DNozn]"

Case "Lateral"

RESULT = "[PipeFittingLateralStyles:zkratka] " & Replace ("[PathAngle]", "180;", "") &" °" & " DN[PipeFittingLateralStyles:DNozn]"

Case "Tee"

RESULT = "[PipeFittingTeeStyles:zkratka]" &" [PipeFittingTeeStyles:DNozn]"

Case Else

RESULT = "chyba"

End Select

V tomto vzorci se za sebe seřadí popisky, které mají pro danou tvarovku význam. Za upozornění stojí sekce definující popis odbočky, kde je třeba z vlastnosti PathAngle odstranit první úhel 180 a středník. Do PathAngle so totiž u odboček vypisují dva úhly oddělené středníkem. První úhel je ten, který svírá hlavní trouba (180°) a teprve druhý je úhel odbočky.

Po připojení PSD k objektům se nám pro každou tvarovku nyní vypisují správné hodnoty.

Koleno



Odbočka



Redukce



Čistič



Závěrem bych jen rád upozornil, že výše popsaný postup není jediný možný a k podobným nebo stejným výsledkům lze dospět i při jiném uspořádání sady vlastností a za použití jiných vzorců.



Katalog trubek a tvarovek si můžete stáhnout zde nebo ze stránky download. Po jeho instalaci, která je popsána zde nezapomeňte ještě provést regeneraci katalogu výběrem Regenerate Catalog a následně vybrat All.



AutoCAD MEP – kreslení trubek

Při kreslení trubek je snad více než kdy jindy nutné dbát na správné nastavení vlastností v paletě Properties. Jak bylo zmíněno v jednom z předchozích příspěvků při kreslení trubky musíme vybrat jaký systém kreslíme (voda, kanalizace, drenáž…) a jaké tvarovky a trubky se nám budou do trasy, kterou budeme kreslit, vkládat.

Před samotným kreslením je třeba si ve Working Space vybrat Piping.











Tím docílíme částečné změny Ribbon menu a na kartě Home se nám mimo jiné objeví ikona Pipe pro nakreslení trubky.





Po klepnutí na tuto ikonu se podívejme do palety Properties. Dejme tomu, že kreslíme kanalizaci

V položce System vybereme jeden ze stylů Pipe System Definitions, které výkres obsahuje – tedy to co kreslíme.

V položce Routing Preference vybereme jeden ze stylů -  tedy to jaké tvarovky se na to co kreslíme budu používat.

Dále vybíráme DN a to i u trubek ,které se značí vnějším průměrem D. V případě na obrázku odpovídá DN28.4 D32.

Cut Length zatím vynecháme a vrátíme se k ní později.

Elevation udává výšku v jaké potrubí kreslíme.

Justification je zarovnání a není k němu asi co dodávat. Jen zmíním to, že při redukování trubek pomocí nesouosých redukcí (a to je  u HT systému většinou) je třeba vléct jakoukoliv krajní stranu trubky. Jinými slovy cokoliv kromě Middle Center. V takovém případě se totiž AMEP pokusí vložit souosou redukci, kterou pro daný průměr systém nemusí obsahovat. Podobně to platí i naopak jestliže potřebujeme vložit souosou redukci musíme vléct Middle Center.

K nastavení ohledně sklonu (Slope) upozorňuji, že při kladných hodnotách kreslíme směrem vzhůru, při záporných kreslíme směrem dolu.

Vytváření ohybů (Bend) se u kanalizace řeší pomocí kolen (Elbow) a nastaveno je používání tvarovek z katalogu. Úhly dvou trubek mezi kterými je osazeno koleno ale nemusí přesně odpovídat úhlu kolena, protože u každého hrdla je v katalogu nastaveno možné vyskřípnutí v hrdle až 3°.

V Connection Details se pouze zobrazí vlastnosti napojovacích bodů a běžně se jimi není třeba zabývat.

Při zadání tloušťky izolace do pole Insulation Thickness se kolem trubek a tvarovek nakreslí izolace zadané tloušťky.

Use Fitting Tolerance umožňuje nebo zakazuje vyskřípání v hrdlech do mezí, které jsou zadány v katalogu (u kanalizačních tvarovek je to 3°). Takže při zadání Yes je možné například pomocí kolena 45° spojit trubky, které mezi sebou svírají úhel 42° – 48°.

Join Direction je velmi důležitá při kreslení hrdlových trub, protože pomocí ní nastavujeme, zda kreslíme po toku (Male to Female) nebo proti toku (Female to Male).

Branch Fitting řídí, jakým stylem budou řešeny odbočky. Pokud v případě kanalizace v Branch Fittings není vybráno Wye (Lateral) only nebudou se při spojování trubek vkládat do vedení odbočky, ale spoje budou třeba svařované. Při nastavení vodovodního potrubí to bude pochopitelně jinak.

Klepnutím na Fitting Setings bychom se dostali do nastavení Routing Preference

Klepnutím na Preference se zase zobrazí dialogové okno, které je také přístupně z ribbon menu Manage přes nástroj Piping.

Toto nastavení je vhodné provést ještě před samotným kreslením, protože se zde zadává formát značení sklonů potrubí (stupně, 1:x …), nastavení popisků, kterými se zatím nebudeme zabývat, ale hlavně na druhé kartě nastavení spojování trubek.











Jeho podrobnější popis prozatím také vynecháme, jen zkontrolujeme, zdali je v první řádce u Bell Vybrán Plain End.





















Všechna tato nastavení v paletě Properties zůstanou zachována i při novém startu AMEP dokud je nezměníte.



Katalog trubek a tvarovek si můžete stáhnout zde nebo ze stránky download. Po jeho instalaci, která je popsána zde nezapomeňte ještě provést regeneraci katalogu výběrem Regenerate Catalog a následně vybrat All.



AutoCAD MEP – označování průměrů potrubí DN, D a ND

Možná Vás v minulém příspěvku zaujalo, jaká divná čísla jsou v dimenzích definovaných vodovodních trubek napsaná, když rozměrová řada PPR potrubí je D16, 20, 25, 32 … Hodnoty, se kterými AMEP pracuje, jsou vždy vnitřní průměry potrubí bez ohledu na to, jak je značíme. V AMEP platí, že na sebe mohu napojit jen ty trubku a tvarovky, které mají stejný vnitřní průměr tedy DN (v AMEP značený jako ND – Nominal Diameter) Pokud spojuji trubky či tvarovky s rozdílnými DN/ND musím mezi ně vložit redukci.

To je také důvodem, proč jsou v katalogu pro vodovodní PPR potrubí definovány jednotlivé tvarovky pro PN10, 16, 20 … ačkoliv jsou ve skutečnosti jen jedny a používají se i pro ostatní trubky. Bylo třeba u každého typu tvarovky nastavit jiný vnitřní průměr pro jinou použitou trubku.

Na obrázku níže je například trojcestné koleno DN20, které má ovšem vnitřní průměr trubky, která se do něj nasazuje 14.5 mm. Pokud bych zadal rozměr 20, což je vlastně skutečný DN kolena, protože se do něj nasazuje trubka D 20, AMEP by trubku s tvarovkou nespojil. Jak trubka D20 tak koleno D20 musejí mít stejné DN 14.5.



Přepneme-li se ovšem na kartu Extended data, najdeme v řádku DNozn hodnotu 20. Správně by mělo být napsáno, že se jedná o hodnotu D. Tato vlastnost, i když se jeví jako sada vlastností (property data) připojená na tvarovku, ve skutečnosti pochází přímo z katalogu a je zde zadána jak pro trubky, které se označují vnitřním průměrem, tak pro trubky, které se označují vnějším průměrem. Vlastnost se pak dá dále používat ve vlastních sadách vlastností a ve výpisech.

Při vložení tvarovky či trubky si můžete všimnout, že tvarovka či trubka se vkládá s již připojenou sadou vlastností -  Property Set Definition (PSD), na jejíchž vlastnostech je zámek. Tyto vlastnosti nejdou měnit ani smazat a jak bylo zmíněno výše pocházejí z katalogu. Ve vypisování a dalších uživatelem definovaných PSD je však lze používat. Skutečné DN-ko se pak dá odečíst jako automatická vlastnost z PSD aplikované na objekt.

Obdobné je to u trubek – trubka s DN 14.4…

… je ve skutečnosti trubka D20



Opravdový zmatek nastává až u kanalizačních trub a tvarovek. Na následujícím obrázku je HT odbočka, kterou výrobce značí jako DN 75/75, ačkoliv 75 je vnější průměr a vnitřní je 71.2. Na výkresech se pak značí jako 70/70.
