Změna v definici čar v AutoCADu 2011

AutoCAD 2011 umožňuje oproti předchozím verzím použít v definici čar s textem parametr pro zarovnání textu tak, aby se ve výkresu nevyskytovala čára s textem čitelným shora nebo zleva. Změna spočívá v nahrazení parametru R (rotation) parametrem U (upright). Ostatní parametry S (scale) a X a Y (počátek vložení textu nebo tvaru) zůstávají beze změny.

Novou možnost si ukážeme na definici čáry reprezentující kabel vojenské ubytovací a stavební správy (VUSS).

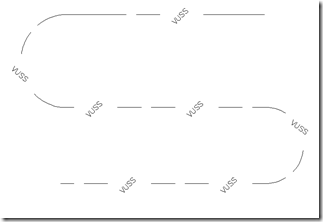

Ve stávající definici se používal parametr R roven nule (nulová rotace textu). Jak je vidět na obrázku vpravo, text je u prostřední čáry vzhůru nohama a u horního oblouku je čitelný zleva.

*VUSS, - - - VUSS - - -
A,7,-3,7,-3,["VUSS",STANDARD,S=1.5,R=0.0,X=0,Y=-0.75],-10
ltype01

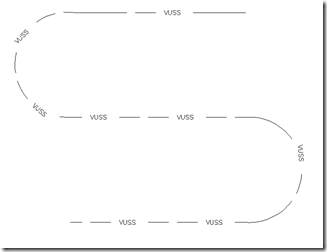

Nahradíme-li parametr R=0.0 parametrem U=0.0 zobrazuje se text tak, jako na obrázku vpravo.

*VUSS, - - - VUSS - - -
A,7,-3,7,-3,["VUSS",STANDARD,S=1.5,U=0.0,X=0,Y=-0.75],-10
ltype02

Parametr U nemusím mít jen nulovou hodnotu. Je možné s ním pracovat stejně, jako s parametrem R. Jen text zůstane vždy čitelný zprava. Na čáry v jejichž definici je použit parametr U nemá pak logicky vliv použití příkazu _REVERSE

*VUSS, - - - VUSS - - -
A,7,-3,7,-3,["VUSS",STANDARD,S=1.5,U=45,X=0,Y=-0.75],-10

ltype03

Jan Panoch
