| Ačkoliv pro projektování dřevostaveb existují speciální softwarové produkty nebo nadstavby, mohu z vlastní zkušenosti potvrdit , že model i projektovou dokumentaci takovéto stavby lze vytvořit pomocí samotného AutoCADu Architecture a to bez jakýchkoliv nadstaveb. |  |
| Kromě modelu stavby se navíc modeluje i dřevěná konstrukce. Přesto, že dřevěná konstrukce se skládá řádově ze stovek samostatných fošen a případně trámů, není větší problém díky modelování dřevěné konstrukce odhalit všechny kolize mezi jednotlivými prvky a nastavit jejich správnou délku. Pro vytváření dřevěných prvků lze s výhodou používat entitu typu Structural Member. Přesto, že počet prvků dřevostavby je značný, je celá konstrukce tak ze 70% tvořena jedním profilem (obvykle fošnou). Celkový počet stylů (druhů profilů) se tak pohybuje obyčejně do deseti. Na styl dřevěného profilu je navázána sada vlastností, pomocí níž lze u každého prvku zjistit profil, délku a hmotnost. |    |

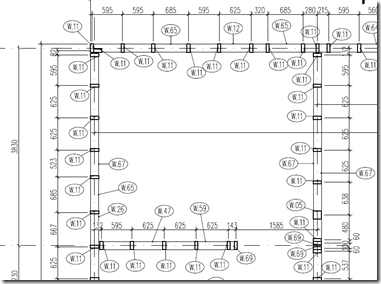

| Z modelu dřevěné konstrukce je velice snadné vytvořit půdorysy v různých výškových úrovních. Každý dřevěný prvek zde má své označení, kterému odpovídá položka v tabulce. Již při návrhu stavby lze tedy poměrně přesně vyčíslit počet profilů a celkovou hmotnost dřeva. Aby se v půdorysu zobrazovali vždy jen ty prvky, které potřebujeme, je třeba nastavit několik zobrazení s různými řeznými rovinami. |   |

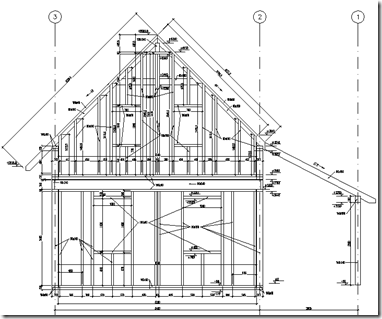

| Svislé dřevěné stěny se v případě rámové konstrukce z fošen sestavují pro jednotlivá podlaží na podlaze v horizontální poloze a po pobytí OSB nebo jinými deskami, které zajistí prostorovou tuhost, se stěny postaví do svislé polohy. Pro sestavování dřevěných stěn slouží výkresy pohledů na jednotlivé stěny, které se opět odvozují z modelu dřevěné konstrukce a to vygenerováním pohledu na model. Pohled je stále navázán na model, takže v případě úpravy dřevěné konstrukce stačí pohledy přegenerovat. |   |
| Při kreslení samotných stěn je třeba pouze v jejich stylu nastavit více komponent, než je obvyklé třeba u stěny zděné. Často se jedná o skladby s pobytím OSB nebo podobnými deskami ze strany interiéru a s přídavnou tepelnou izolací z dřevovláknitých desek na venkovním líci stěny. Na dřevovláknitých deskách pak může být buď tenkovrstvá omítka nebo dřevěný obklad na latích. |   |
| Stále častěji se také vyskytují skladby stěn dřevostavby s použitím Ekopanelů s lisované slámy. |  |
 | |
 |
Jan Panoch
