V minulém příspěvku jsme rozebírali definici dynamického bloku čtvercového jeklu, který v sobě obsahoval celou výrobní řadu tohoto profilu. Kdybychom nenastavili, že výška profilu se rovná šířce a do Block Properties Table bychom zahrnuli i výšku profilu, mohli bychom pomocí jednoho bloku definovat jak čtvercové tak obdélníkové jekly. V tabulce by se ale vyskytovalo už více jak 300 položek a vyhledání potřebného profilu by mohlo být zdlouhavé. Proto je lepší si blok čtvercového jeklu vložit do prázdného výkresu, zde blok přejmenovat a upravit parametry a rozměry profilu tak, aby odpovídala výrobní řadě obdélníkových jeklů.
| Po přejmenování bloku si ho otevřeme v Block Editoru a v Parameters Manageru změníme pole Expression u parametru H tak, aby se H rovnalo nějakému číslu nikoliv W. |  |
| V Block Properties Table doplníme pomocí ikony v horním menu parametr H a tabulku vyplníme výrobní řadou obdélníkových jeklů. Blok uložíme a tím máme nadefinovaný další blok obdélníkových jeklů. |  |
| Podobný postup můžeme uplatnit, budeme-li definovat ocelový profil typu IPE. Jestliže jednou nadefinujeme Geometric a Dimensional Constraints, můžeme pak pomocí takového bloku pouze přepsáním hodnot v Block Properties Table definovat i profily HEB, HEA, HEM ... Všechny tyto profily charakterizují rozměry, které jsou v bloku definovány jako Dimensional Constraints. Je to šířka profilu (W), výška profilu (H), tloušťka pásnice (tf), tloušťka stojiny (tw) a poloměr zaoblení mezi stojinou a pásnicí (r). |  rozměrová řada profilů IPE |
 rozměrová řada profilů HEB |  rozměrová řada profilů HEM |

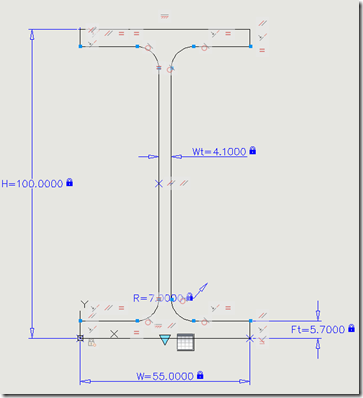

| Přestože jsme v předchozím příspěvku podrobně popsali vkládání Geometric Constraints do bloku profilu jeklu je nutno upozornit na to, že neexistuje pouze jeden správný způsob jak vazby mezi entitami profilu definovat. Srovnáte-li například Geometric Constraint I profilu, který jsme vytvořily a profilu, který je součástí instalace AutoCADu zjistíte, že jsou u obou profilů použity jiné Geometrical Costraints jiným způsobem, přesto jsou oba bloky stejně funkční. |  námi definovaný I profil |
 I profil, který je součástí instalace AutoCADu |
